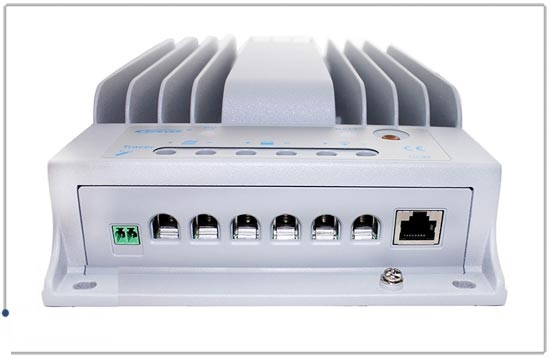

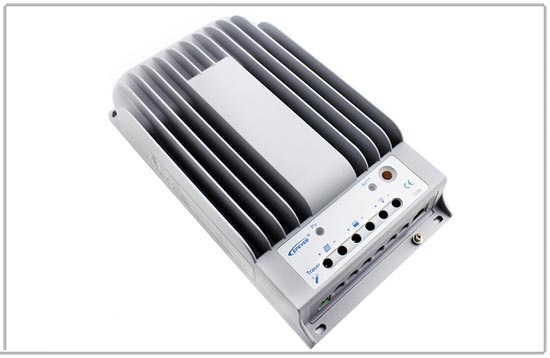

شارژ کنترلر 20A و 24V سری MPPT مدل Tracer2215BN برند EPEVER
- کد محصول : 32400
- تعداد موجود : 100
- دسته بندی : شارژ کنترلر خورشیدی
- بیشیه ولتاژ مدار باز: 150 ولت
- بیشینه جریان: 20 آمپر
- بیشینه توان قابل قبول: 260W-12V / 520W-24V
- تکنولوژی MPPT
- نمایشگر LED
- دارای پورت COM
- سنسور دما
| وزن | 1500 g |
| ابعاد | 217 × 143 × 56 mm |
| تکنولوژی | MPPT |
| شرکت سازنده | EPEVER |
| مدل | Tracer2215BN |
| پورت USB | بدون USB |
| سری | ETracer BND |
| ولتاژ نامی سیستم | 12/24VDC Auto |
| رنج ولتاژ ورودی باتری | 8V～32V |
| نوع باتری قابل شارژ | Sealed, Gel and Flooded |
| بیشینه جریان ورودی از پنل | 20 آمپر |
| بیشینه توان ورودی از پنل | 260W(12V) / 520W(24V) |
| بیشینه ولتاژ مدار باز ورودی از پنل | 150V (Min Temp) / 138V ( 25°C) |
| نوع نمایشگر | ندارد |
| سنسور دما | دارد |
| پورت COM | دارد |
شارژ کنترلر 20 آمپر MPPT مدل Tracer2215BN مناسب کدام پنل خورشیدی است؟
معرفی اجمالی شارژ کنترلر 20 آمپر MPPT مدل Tracer2215BN
تکنولوژی این شارژ کنترلر MPPT است و تا 20 آمپر را میتواند از پنل خورشیدی دریافت کند و به باتری بدهد. ولتاژ سیستم 12 یا 24 ولت است (انتخاب اتوماتیک)
محدودیت های این شارژ کنترلر:
جریان ورودی از پنل: 20 آمپر
بیشینه ولتاژ مدار باز پنل : 150/138 ولت
بیشینه توان پنل در سیستم 12 ولت :260 وات
بیشینه توان پنل در سیستم 24 ولت :520 وات
پورت سنسور دمای باتری برای جلوگیری از کارکرد باتری در دمای بالا
پورت COM برای افزودن سیستم مانیتورینگ به کنترلر و دسترسی آسان
نمایشگر LED
معرفی کامل شارژ کنترلر 20 آمپر MPPT مدل Tracer2215BN برند EPEVER
این شارژ کنترلر تا حداکثر 20 آمپر را به عنوان ورودی از پنل خورشیدی میپذیرد و باتری را با ماکسیمم ولتاژ 32 ولت شارژ میکند. تکنولوژی این سری از شارژ کنترلر MPPT است، این تکنولوژی جریان و ولتاژ پنل خورشیدی را در هر لحظه برای ردیابی بیشینه توان تغییر میدهد. بنابراین راندمان بالاتری نسبت به PWM دارد.

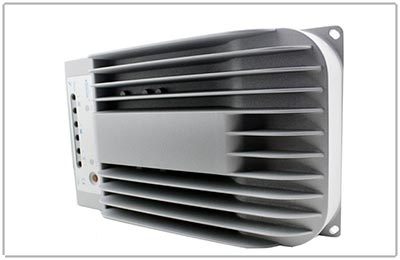

این سری LCD ندارد اما دارای قابلیتهای کاملتر مخابراتی است . ساختار آلومینیومی و لایه لایه قابلیت تحمل دمایی دستگاه را بالا برده است . تشخیص روز و شب و همچنین Timer هوشمند از دیگر ویژگیهای برجسته آن است. حفاظت مانند سری A.
ابعاد شارژ کنترلر 20 آمپر MPPT مدل Tracer2215BN برابر با 217 – 143 – 56 میلیمتر است و 1.5 کیلوگرم وزن دارد.
ویژگی های کیفی شارژ کنترلر 20 آمپر MPPT مدل Tracer2215BN برند EPEVER
– تکنولوژی پیشرفته MPPT
– راندمان ردیابی بالا بیش از 99.4%
– بیشترین راندمان تبدیل 98%
– سرعت ردیابی بالا
– پورت RS-485
– تابع برنامه ریزی کامل با نرم افزار و ریموت کنترل
– قابلیت شارژ هوشمند باتری با سه مرحله Bulk ، Boost\Equalize و Float
– مناسب برای شارژ 3 نوع باتری Sealed ، Flooded و Gel
– نمایشگر LED برای وضعیت پنل و باتری
– پورت COM
– پورت سنسور دمای باتری
– کلید برای خاموش/روشن بار و انتخاب نوع باتری
– تابع تایمر لود
حفاظت های الکترونیکی شارژ کنترلر 20 آمپر Tracer2215BN برند EPEVER
حفاظت الکترونیکی شامل
مجموعهای کامل از حفاظتها در این سیستم مورد استفاده قرار گرفته است ، برای آرایه رله جریان زیاد، اتصال کوتاه و پولاریته معکوس، برای بار اضافه بار و اتصال کوتاه، برای باتری شارژ و دشارژ بیش از حد و پولاریته معکوس:
- PV short circuit protection
- PV reverse polarity protection
- Battery over voltage protection
- Battery over discharge protection
- Battery reverse polarity protection
- Load short circuit protection
- Load overload protection
- Overheating protection
- PV over current alarm protection
- Battery overcharge protection
ویژگیهای کمی شارژ کنترلر خورشیدی 20 آمپر MPPT مدل Tracer2215BN برند EPEVER
| Tracer2215BN |
Type |
| 12/24VDC Auto | Nominal Voltage System |
| 20A | Rated Charge Current |
| 20A | Rated Discharge Current |
| 8 ~ 32V | Battery input voltage range |
| 150V (Min Temp) / 138V ( 25°C) | Max PV open circuit Voltage |
| ≤60mA(12V) ≤30mA(24V) | Self Consumption |
| RS485 / RJ45 interface | Communication |
| Common negative | Grounding |
| 260W(12V) 520W(24V) | Maximum PV input Power |
| -3mV/℃/2V | Temp. compensation |
| 217 -143 -56 mm | Overall Dimension |
| 10mm2 | Terminal Size |
| 1.5 kg | Net Weight |
| IP30 | Enclosure |
نحوه اتصال شارژ کنترلر خورشیدی در سیستم خورشیدی
اتصال به سیستم
1- ابتدا باید باتری به شارژ کنترلر متصل شود .
2-بعد از آن پنل خورشیدی متصل میشود .
3-در آخر بار مصرفی می تواند وصل شود.
خروج از سیستم
1-ابتدا بارها از شارژ کنترلر قطع میشوند.
2-بعد از آن پنل خورشیدی قطع میشود.
3-در انتها باتری از مدار خارج می شود .
برای راه اندازی لازم است که به این ترتیب توجه شود در غیر اینصورت شارژکنترلر ممکن است از کار بیفتد.
جمع بندی
شارژ کنترلر 20 آمپر 12/24 ولت مدل Tracer2215BN برند EPEVER دارای تکنولوژی MPPT است.این سری LCD ندارد اما دارای قابلیتهای کاملتر مخابراتی است . ساختار آلومینیومی و لایه لایه قابلیت تحمل دمایی دستگاه را بالا برده است . تشخیص روز و شب و همچنین Timer هوشمند از دیگر ویژگیهای برجسته آن است.
