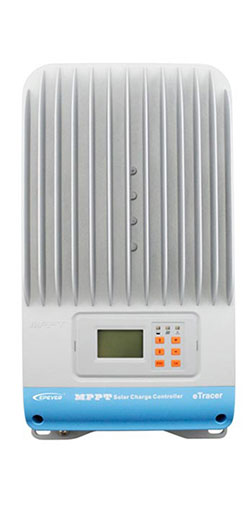

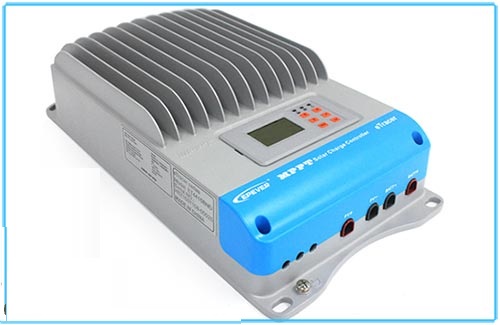

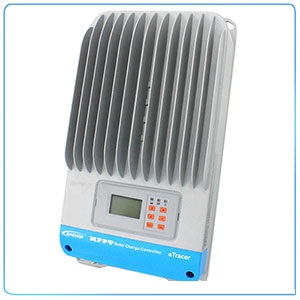

شارژ کنترلر 45A و 48V سری MPPT مدل ET4415BND برند EPEVER
- کد محصول : 32400
- تعداد موجود : 100
- دسته بندی : شارژ کنترلر خورشیدی
- بیشیه ولتاژ مدار باز: 150 ولت
- بیشینه جریان: 45 آمپر
- بیشینه توان قابل قبول: 600W-12V / 1200W-24V / 1800W-36V / 2400W-48V
- تکنولوژی MPPT
- دارای نمایشگر دیجیتال
- دارای پورت RS485
- سنسور دما
| وزن | 4300 g |
| ابعاد | 399 × 208 × 107 mm |
| تکنولوژی | MPPT |
| شرکت سازنده | EPEVER |
| مدل | ET4415BND |
| پورت USB | بدون USB |
| سری | ETracer BND |
| ولتاژ نامی سیستم | 12/24/36/48V auto work |
| رنج ولتاژ ورودی باتری | 8V ~ 68V |
| نوع باتری قابل شارژ | Sealed, Gel and Flooded |
| بیشینه جریان ورودی از پنل | 45 آمپر |
| بیشینه توان ورودی از پنل | 600W (12V) / 1200W (24V) / 1800W (36V) / 2400W (48V) |
| بیشینه ولتاژ مدار باز ورودی از پنل | 150V (Min Temp) / 138V ( 25°C) |
| نوع نمایشگر | نمایشگر دیجیتال دارد |
| سنسور دما | دارد |
شارژ کنترلر 45 آمپر MPPT مدل ET4415BND مناسب کدام پنل خورشیدی است؟
معرفی اجمالی شارژ کنترلر 45 آمپر MPPT مدل ET4415BND
تکنولوژی این شارژ کنترلر MPPT است و تا 45 آمپر را میتواند از پنل خورشیدی دریافت کند و به باتری بدهد. ولتاژ سیستم 12 یا 24 یا 36 و یا 48 ولت است (انتخاب اتوماتیک)
محدودیت های این شارژ کنترلر:
جریان ورودی از پنل: 45 آمپر
بیشینه ولتاژ مدار باز پنل : 150/138 ولت
بیشینه توان پنل در سیستم 12 ولت :600 وات
بیشینه توان پنل در سیستم 24 ولت :1200 وات
بیشینه توان پنل در سیستم 36 ولت :1800 وات
بیشینه توان پنل در سیستم 48 ولت :2400 وات
ساختار هیت سینک برای کاهش دمای شارژ کنترلر و افزایش راندمان
پورت سنسور دمای باتری برای جلوگیری از کارکرد باتری در دمای بالا
پورت COM برای افزودن سیستم مانیتورینگ به کنترلر و دسترسی آسان
نمایشگر LCD و دکمه برای ارتباط آسان کاربر
معرفی کامل شارژ کنترلر 45 آمپر MPPT مدل ET4415BND برند EPEVER
این شارژ کنترلر تا حداکثر 45 آمپر را به عنوان ورودی از پنل خورشیدی میپذیرد و باتری را با ماکسیمم ولتاژ 68 ولت شارژ میکند. تکنولوژی این سری از شارژ کنترلر MPPT است، این تکنولوژی جریان و ولتاژ پنل خورشیدی را در هر لحظه برای ردیابی بیشینه توان تغییر میدهد. بنابراین راندمان بالاتری نسبت به PWM دارد.

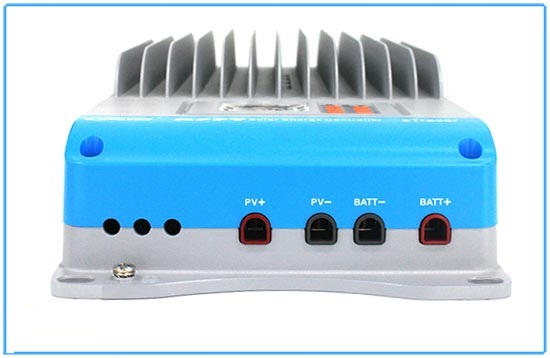

این سری از شارژ کنترلرهای EPEVER دارای ساختار هیت سینک است که از گرمای زیاد جلوگیری میکند همچنین برای دسترسی به پورت دما و RS485 و ترمینال ها باید سطح پایینی کنترلر را باز نمایید. این مدل دارای ولتاژ انتخاب اتومات 12 و 24 و 36 و 48 برای باتری میباشد
ابعاد شارژ کنترلر 45 آمپر MPPT مدل ET4415BND برابر با 399 – 208 – 107 میلیمتر است و 4.3 کیلوگرم وزن دارد.
ویژگی های کیفی شارژ کنترلر 45 آمپر MPPT مدل ET4415BND برند EPEVER
– تکنولوژی پیشرفته MPPT
– راندمان ردیابی بالا بیش از 99.4%
– بیشترین راندمان تبدیل 98%
– سرعت ردیابی بالا
– پورت RS-485
– تابع برنامه ریزی کامل با نرم افزار و ریموت کنترل
– قابلیت شارژ هوشمند باتری با سه مرحله Bulk ، Boost\Equalize و Float
– مناسب برای شارژ 3 نوع باتری Sealed ، Flooded و Gel
– نمایشگر LCD برای وضعیت پنل و باتری (قابل انتخاب)
– پورت سنسور دمای باتری
حفاظت های الکترونیکی شارژ کنترلر 45 آمپر ET4415BND برند EPEVER
حفاظت الکترونیکی شامل
مجموعهای کامل از حفاظتها در این سیستم مورد استفاده قرار گرفته است ، برای آرایه رله جریان زیاد، اتصال کوتاه و پولاریته معکوس، برای بار اضافه بار و اتصال کوتاه، برای باتری شارژ و دشارژ بیش از حد و پولاریته معکوس:
- PV short circuit protection
- PV reverse polarity protection
- Battery over voltage protection
- Battery over discharge protection
- Battery reverse polarity protection
- Overheating protection
- PV over current alarm protection
- Battery overcharge protection
- Damaged Remote Temperature Sensor protection
- High Voltage Transients protection
ویژگیهای کمی شارژ کنترلر خورشیدی 45 آمپر MPPT مدل ET4415BND برند EPEVER
| ET4415BND |
Type |
| 12/24/36/48 VDC Auto | Nominal Voltage System |
| 45A | Rated Charge Current |
| 45A | Rated Discharge Current |
| 8 ~ 68V | Battery input voltage range |
| 150V (Min Temp) / 138V ( 25°C) | Max PV open circuit Voltage |
| 1.4W～2.6W | Self Consumption |
| RS485 interface | Communication |
| 600W(12V) – 1200W(24V) – 1800 (36) – 2400(48) | Maximum PV input Power |
| 399 -208 -107 mm | Overall Dimension |
| 35mm2 | Terminal Size |
| 4.3 kg | Net Weight |
| IP20 | Enclosure |
نحوه اتصال شارژ کنترلر خورشیدی در سیستم خورشیدی
اتصال به سیستم
1- ابتدا باید باتری به شارژ کنترلر متصل شود .
2-بعد از آن پنل خورشیدی متصل میشود .
3-در آخر بار مصرفی می تواند وصل شود.
خروج از سیستم
1-ابتدا بارها از شارژ کنترلر قطع میشوند.
2-بعد از آن پنل خورشیدی قطع میشود.
3-در انتها باتری از مدار خارج می شود .
برای راه اندازی لازم است که به این ترتیب توجه شود در غیر اینصورت شارژکنترلر ممکن است از کار بیفتد.
جمع بندی
شارژ کنترلر 45 آمپر 12/24/36/48 ولت مدل ET4415BND برند EPEVER دارای تکنولوژی MPPT است. دارای قابلیتهای کاملتر مخابراتی است . ساختار آلومینیومی و لایه لایه قابلیت تحمل دمایی دستگاه را بالا برده است.
